Pneumatyczny, zrównoważony labiryntowy zawór sterujący zawiera klatkę labiryntową ze zrównoważoną konfiguracją suwaka. Tuleja labiryntowa składa się z cylindrycznego dysku z wieloma współosiowymi powierzchniami rozmieszczonymi labiryntem. Dostosowane do różnych parametrów procesu medium, różne specyfikacje średnicy labiryntu i konfiguracje warstwowe zostały zaprojektowane w celu utworzenia klatki. Klatka ta skutecznie dzieli cały kanał przepływowy na wiele małych lub schodkowych kanałów dławiących, zmuszając płyn do ciągłych zmian w kierunku przepływu.
Standard
Projekt: API 6D, ISO 5208, DIN 3356, GB/T 12238 itp.
Grubość ścianki: ANSI B16.34, BS 1873, DIN 3356, JB/T 3595 itp.
Końcówki kołnierzowe: ANSI B16.5, API 605, BS 4504, DIN 2501, GB/T 17241.6 itp.
Dane techniczne:
Dane techniczne
Zakres ciśnienia: PN16 ~ PN64, ANSI 150lb ~ ANSI 300lb, JIS 10K
Zakres rozmiarów: DN20 (3/4") ~ DN300 (12")
Zakres temperatur:-30 stopni ~260 stopni (konstrukcja z jednym siedzeniem); -196 stopień ~570 stopni (konstrukcja z podwójnym siedzeniem)
Funkcja
Niski poziom hałasu, niezawodne działanie.
Charakterystyka ruchu: stałoprocentowa, liniowa, szybki start.

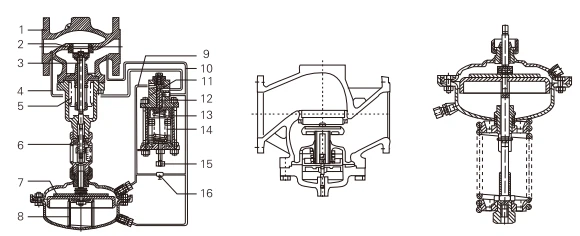

Główne wymiary
