Jakie są wymagania instalacyjne dla zaworu zmniejszającego ciśnienie?

Jako zaufany dostawca zaworów zmniejszających ciśnienie, byłem świadkiem krytycznej roli, jaką te elementy odgrywają w różnych systemach przemysłowych i mieszkaniowych. Właściwa instalacja zaworu zmniejszającego ciśnienie to nie tylko kwestia następujących kroków; Chodzi o zapewnienie bezpieczeństwa, wydajności i długowieczności całego systemu. Na tym blogu zagłębię się w kluczowe wymagania instalacyjne dla zaworu zmniejszającego ciśnienie, opierając się na moim doświadczeniu w branży.

1. Wybór lokalizacji

Pierwszym krokiem w instalacji zaworu zmniejszania ciśnienia jest wybór odpowiedniej lokalizacji. Ta decyzja może znacząco wpłynąć na wyniki zaworu.

Dostępność: Zawór powinien być zainstalowany w miejscu, który umożliwia łatwy dostęp do konserwacji, kontroli i regulacji. W ustawieniach przemysłowych może to oznaczać unikanie ciasnych przestrzeni lub obszarów o ograniczonym przeliczeniu. Na przykład w dużym zakładzie produkcyjnym zawór powinien być umieszczony w obszarze, w którym technicy mogą łatwo do niego dotrzeć bez konieczności demontażu innego sprzętu.
Bliskość źródła: Wskazane jest, aby zainstalować zawór zmniejszający ciśnienie jak najbliżej źródła płynu o wysokim ciśnieniu. Pomaga to w jak najwcześniej zmniejszenie ciśnienia w systemie, minimalizując naprężenie na komponentach poniżej. Na przykład w systemie zaopatrzenia w wodę zawór powinien być zainstalowany w pobliżu głównego wlotu wody.
Unikanie wibracji i szoku: Witryna instalacyjna powinna być wolna od nadmiernych wibracji i szoku. Wibracje mogą powodować przedwczesne zużycie elementów zaworu lub prowadzić do niedokładnej regulacji ciśnienia. Jeśli zawór jest zainstalowany w obszarze o wysokich wibracjach, na przykład w pobliżu dużej pompy, należy zastosować mocowanie wibracyjne.

2. Rozmiar i kompatybilność rur

Właściwe rozmiar i kompatybilność rur są kluczowe dla skutecznego działania zaworu zmniejszającego ciśnienie.

Średnica rury: Średnica rur połączonych z zaworem zmniejszającym ciśnienie powinna być odpowiednia. Niedopasowanie średnicy rury może prowadzić do takich problemów, jak zmniejszone natężenie przepływu, zwiększony spadek ciśnienia i niewłaściwe działanie zaworów. Zasadniczo zawór powinien być rozmiarowy, aby pasował do średnicy rury. Na przykład, jeśli główna rura ma średnicę 2 cali, należy zastosować zawór zmniejszający ciśnienie o 2 cale.
Materiał rurowy: Materiał rur powinien być kompatybilny z materiałem zaworu. Na przykład, jeśli używaszSS Zawór zmniejszający ciśnienie, która jest wykonana ze stali nierdzewnej, rury powinny być również wykonane z kompatybilnego materiału, takiego jak stal nierdzewna lub materiał, który może wytrzymać te same warunki chemiczne i środowiskowe. Używanie niezgodnych materiałów może prowadzić do korozji, która może z czasem uszkodzić zawór i rury.

3. Orientacja montażowa

Kolejnym ważnym czynnikiem jest orientacja zaworu zmniejszania ciśnienia podczas instalacji.

Montaż pionowy lub poziome: Większość zaworów o zmniejszaniu ciśnienia może być instalowana w pionie lub w poziomie, ale ważne jest, aby przestrzegać zaleceń producenta. Niektóre zawory są przeznaczone wyłącznie do instalacji pionowej, ponieważ pozwala to na prawidłowy drenaż kondensatu lub pęcherzyków powietrza. Inne można zainstalować poziomo, ale w takich przypadkach należy zapewnić odpowiednie wsparcie, aby zapobiec zwisaniu.
Prawidłowe orientacja na wlot i wylot: Zawór musi być zainstalowany z prawidłową orientacją wlotową i wylotową. Płyn o wysokim ciśnieniu powinien wejść do zaworu przez port wlotowy, a zmniejszony płyn ciśnieniowy powinien wyjść przez port wylotowy. Niepoprawna orientacja może prowadzić do nie funkcjonowania zaworu zgodnie z przeznaczeniem.

4. Wskaźniki ciśnienia i zawory izolacyjne

Instalowanie wskaźników ciśnienia i zaworów izolacyjnych jest niezbędne do monitorowania i konserwacji.

Wskaźniki ciśnienia: Wskaźniki ciśnienia powinny być instalowane zarówno po bokach wlotowych, jak i wylotowych zaworu zmniejszającego. Te wskaźniki umożliwiają operatorom monitorowanie ciśnienia przed zaworem i po, zapewniając prawidłowe regulowanie zaworu. Na przykład, jeśli ciśnienie wlotowe wynosi 100 psi, a pożądane ciśnienie wylotowe wynosi 50 psi, wskaźniki może potwierdzić, że zawór osiąga prawidłowe zmniejszenie ciśnienia.
Zawory izolacyjne: Zawory izolacyjne powinny być instalowane w górę i poniżej zaworu zmniejszającego ciśnienie. Zawory te umożliwiają izolowanie zaworu z systemu w celu konserwacji, naprawy lub wymiany bez wyłączania całego systemu. Na przykład, jeśli należy obsługiwać zawór zmniejszający ciśnienie, zawory izolacyjne można zamknąć, a zawór można bezpiecznie usunąć i nadać.

5. Odpowietrzanie i drenaż

Konieczne są odpowiednie odpowietrzanie i drenaż, aby zapewnić niezawodne działanie zaworu zmniejszającego ciśnienie.

Wentylacja: W niektórych przypadkach zawór może wymagać wentylowania w celu uwolnienia powietrza lub gazu, które mogą gromadzić się w układzie. Odpowietrzanie pomaga w osiągnięciu dokładnej regulacji ciśnienia. Na przykład w systemie pary kieszenie powietrzne mogą zakłócać działanie zaworu, a zawór odpowietrzający należy zainstalować w celu zwolnienia powietrza.
Drenaż: Drenaż jest ważny dla usunięcia wszelkich kondensatu lub innych płynów, które mogą zbierać się w zaworze lub rurach. Jeśli kondensat nie jest prawidłowo osuszony, może powodować korozję i uszkodzić zawór. Zawór spustowy powinien być zainstalowany w najniższym punkcie zaworu lub w dolnej rurze.

6. Ustawienie ciśnienia i regulacja

Po zainstalowaniu zaworu zmniejszonego ciśnienia ustawienie ciśnienia należy poprawnie dostosować.

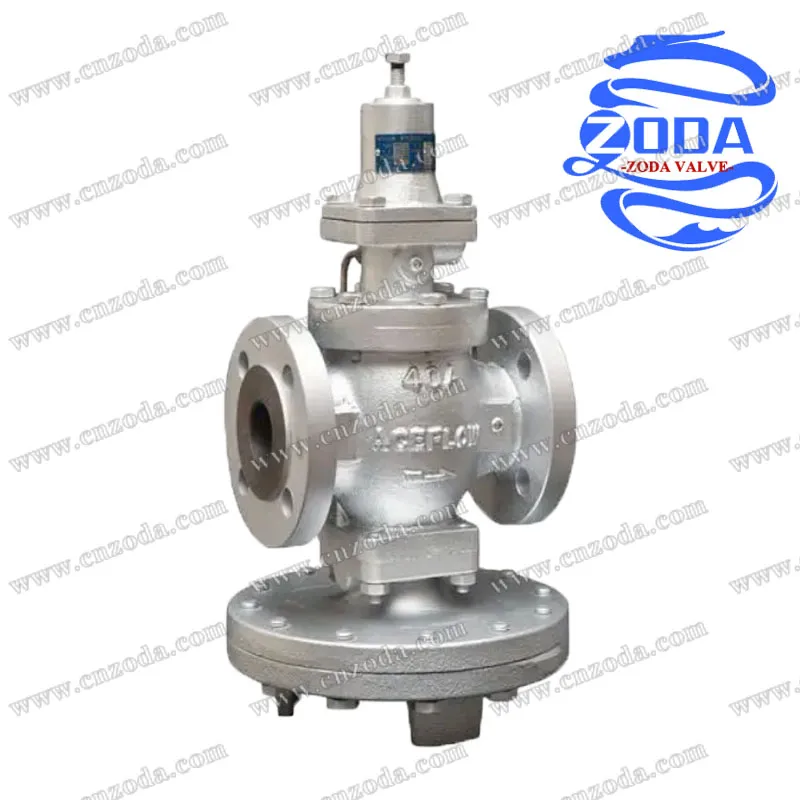

Flange Pressure Reduce Valve SS pressure reducing valve-2

Ustawienie początkowe: Początkowe ustawienie ciśnienia powinno być oparte na wymaganiach systemu. Można to ustalić, biorąc pod uwagę czynniki, takie jak maksymalne ciśnienie, jakie mogą wytrzymać komponenty niższe i pożądane ciśnienie robocze. Zawór zwykle ma śrubę regulacyjną lub pokrętło, które można użyć do ustawiania ciśnienia.
Testowanie i dobrze - strojenie: Po początkowym ustawieniu system należy przetestować, aby zawór prawidłowo reguluje ciśnienie. W razie potrzeby ustawienie ciśnienia powinno być w porządku - dostrojone. Może to obejmować niewielkie korekty zaworu do momentu osiągnięcia pożądanego ciśnienia.

7. Konserwacja i kontrola

Regularna konserwacja i kontrola są niezbędne dla długoterminowej wydajności zaworu zmniejszającego ciśnienie.

Zaplanowana konserwacja: Należy ustalić harmonogram konserwacji dla zaworu zmniejszającego ciśnienie. Może to obejmować zadania takie jak czyszczenie zaworu, smarowanie ruchomych części i sprawdzanie wycieków. Na przykład zawór powinien być sprawdzany co najmniej raz w roku w normalnym środowisku operacyjnym.
Kontrola zużycia i uszkodzeń: Podczas konserwacji zawór powinien zostać sprawdzony pod kątem oznak zużycia i uszkodzeń. Komponenty takie jak uszczelki, sprężyny i przepony należy sprawdzić pod kątem jakichkolwiek oznak pogorszenia. Jeśli znaleziono jakiekolwiek uszkodzone komponenty, należy je natychmiast wymienić.

Podsumowując, instalacja zaworu zmniejszającego ciśnienie wymaga dokładnego rozważenia różnych czynników. Postępując zgodnie z tymi wymaganiami instalacyjnymi, możesz zapewnić właściwe działanie zaworu i ogólną wydajność systemu. Jeśli potrzebujesz zaworu o wysokiej jakości ciśnieniu, oferujemy szeroką gamę produktów, w tymCiśnienie kołnierza Zmniejsz zawórIPodwójne ciśnienie elektryczne Zmniejsz zawór. Nasz zespół ekspertów jest zawsze gotowy pomóc Ci w wytycznych instalacyjnych i wszelkich innych wsparcia technicznego. Jeśli jesteś zainteresowany naszymi produktami, skontaktuj się z nami w celu zamówienia i dalszej dyskusji.

Odniesienia

Kod kotła ASME i naczyń ciśnieniowych
Instrukcje instalacji i operacji producenta do zaworów zmniejszających ciśnienie
