Jako dostawca zaworów kontroli DIN miałem przywilej ściśle współpracować z klientami w różnych branżach, pomagając im zoptymalizować wydajność ich systemów sterowania. Jednym z najczęstszych wyzwań, które napotykamy, jest dostosowanie cechy dławiania tych zaworów w celu spełnienia określonych wymagań procesu. W tym poście na blogu podzielę się pewnymi spostrzeżeniami na temat zmiany charakterystyki dławicy dla zaworu sterującego DIN, opierając się na naszym obszernym doświadczeniu w terenie.
Zrozumienie cech dławiania
Zanim zagłębić się w metody zmiany cech dławiania, konieczne jest zrozumienie, czym one są. Charakterystyka dławiania odnoszą się do związku między otwarciem zaworu (pozycja zaworu) a szybkością przepływu przez zawór. Istnieje kilka rodzajów cech dławijących, w tym liniowy, równy procent i szybkie otwarcie.
- Charakterystyka liniowa: W liniowym zaworze charakterystycznym natężenie przepływu jest bezpośrednio proporcjonalne do otwierania zaworu. Oznacza to, że 10% zmiana otwierania zaworu powoduje 10% zmianę natężenia przepływu. Charakterystyka liniowa jest odpowiednia do zastosowań, w których spadek ciśnienia w zaworze pozostaje względnie stały.
- Równa cecha procentowa: Równy procentowy zawór charakterystyczny zapewnia większą zmianę natężenia przepływu dla danej zmiany otwierania zaworu na niskich otworach w porównaniu z dużymi otworami. Ta charakterystyka jest idealna do zastosowań, w których spadek ciśnienia w zaworze zmienia się znacznie, na przykład w systemach o dużych zmianach obciążenia.
- Charakterystyka szybkiego otwarcia: Szybki zawór charakterystyczny otwierający zapewnia dużą zmianę natężenia przepływu w celu niewielkiej zmiany otwierania zaworu na początku udaru. Ta cecha jest powszechnie stosowana w aplikacjach lub aplikacjach, w których należy szybko ustalić duży natężenie przepływu.
Metody zmiany cech dławicy
Istnieje kilka metod zmiany charakterystyki dławiania zaworu sterującego DIN. Wybór metody zależy od konkretnych wymagań aplikacji, rodzaju zaworu i dostępnych zasobów.
1. Zmiana wtyczki zaworu
Kształt wtyczki zaworu odgrywa kluczową rolę w określaniu cechy dławiania zastawki. Zastępując istniejącą wtyczkę zaworu na taką, która ma inny kształt, możesz zmienić charakterystykę dławiania. Na przykład wtyczka liniowa można wymienić równi procentą wtyczki, aby osiągnąć równą procentową cechę dławiania.

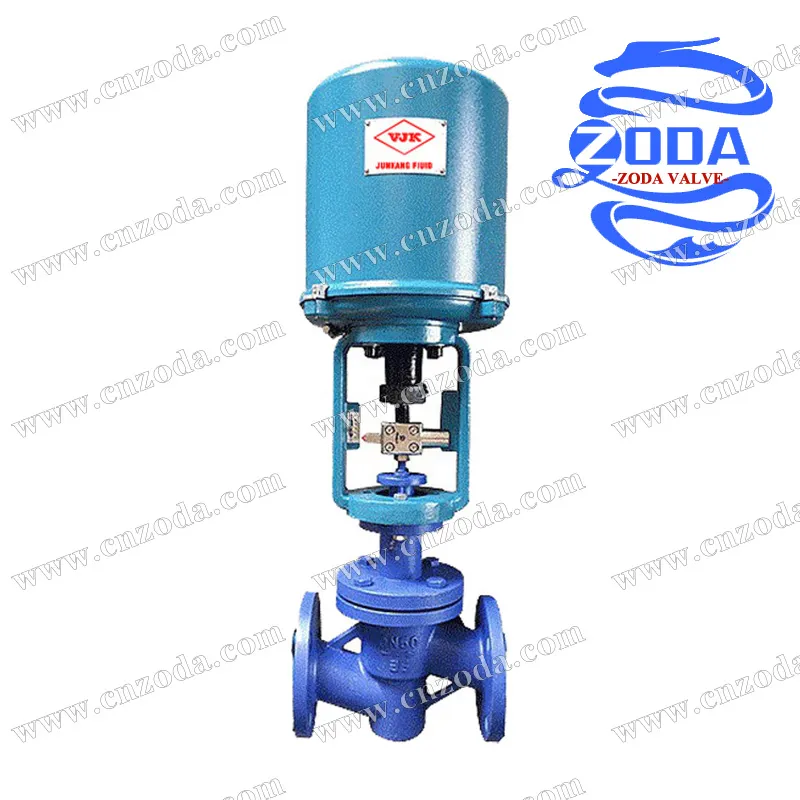

Wybierając nową wtyczkę zaworu, ważne jest, aby wziąć pod uwagę kompatybilność wtyczki z korpusem zaworu, wymagania dotyczące pojemności przepływu i ocen ciśnienia. Nasza firma oferuje szeroką gamę wtyczek zaworów zaprojektowanych w celu zapewnienia różnych cech dławicElektryczny zawór sterujący w wyścigu pojedynczym udarem. Te wtyczki są starannie zaprojektowane w celu zapewnienia optymalnej wydajności i niezawodności.
2. Korzystanie z pozycji
Pozycjonista to urządzenie, które kontroluje pozycję siłownika zaworu na podstawie sygnału wejściowego. Dostosowując ustawienia pozycjonujące, możesz zmodyfikować związek między sygnałem wejściowym a pozycją zaworu, skutecznie zmieniając charakterystykę dławiki.
Na przykład pozycjoner można zaprogramować, aby zapewnić nieliniową zależność między sygnałem wejściowym a pozycją zaworu, naśladując równą procentową cechę dławiania, nawet jeśli zawór ma wtyczkę liniową. Pozycyjne są dostępne w różnych typach, w tym w pozycji pneumatycznych, elektrycznych i inteligentnych. Inteligentni pozycjonujący oferują zaawansowane funkcje, takie jak samokalibracja, możliwości diagnostyczne i interfejsy komunikacyjne, co czyni ich popularnym wyborem dla nowoczesnych systemów sterowania.
3. Modyfikacja charakterystyk siłownika
Siłownik jest odpowiedzialny za przeniesienie wtyczki zaworu do żądanej pozycji. Zmieniając charakterystykę siłownika, takie jak długość udaru lub moc siły, możesz wpłynąć na charakterystykę dławiania zaworu.
Na przykład zwiększenie długości udaru siłownika może zapewnić bardziej stopniową zmianę natężenia przepływu dla danej zmiany otwierania zaworu, co może być korzystne dla zastosowań wymagających dokładniejszej kontroli przepływu. Ponadto dostosowanie ustawień wzmocnienia lub tłumienia siłownika może również wpływać na czas odpowiedzi i stabilność zaworu, które są ważnymi czynnikami w określaniu charakterystyki dławiania.
4. Instalowanie urządzenia sterującego przepływem
W niektórych przypadkach może być konieczne zainstalowanie urządzenia kontroli przepływu szeregowo z zaworem sterującym DIN w celu zmodyfikowania charakterystyki dławiania. Przykłady urządzeń kontroli przepływu obejmują płytki kryzów, Venturis i ograniczenia przepływu.
Urządzenia te mogą być używane do utworzenia spadku ciśnienia przez zawór, który może zmienić związek między otwieraniem zaworu a natężeniem przepływu. Ostrożnie wybierając rozmiar i rodzaj urządzenia kontroli przepływu, możesz osiągnąć pożądaną charakterystykę dławiania. Należy jednak pamiętać, że zainstalowanie urządzenia kontroli przepływu może zwiększyć ogólny spadek ciśnienia w systemie, który należy wziąć pod uwagę przy projektowaniu i obsłudze procesu.
Rozważania i wyzwania
Podczas zmiany charakterystyki dławiania zaworu sterującego DIN istnieje kilka rozważań i wyzwań, które należy rozwiązać.
1. Kompatybilność
Upewnij się, że wszelkie modyfikacje zaworu, takie jak zmiana wtyczki lub za pomocą pozycji, są kompatybilne z istniejącym korpusem zaworów, siłownikiem i systemem sterowania. Niezgodne elementy mogą prowadzić do zmniejszenia wydajności, zwiększonej zużycia i potencjalnych zagrożeń bezpieczeństwa.
2. Wymagania systemowe
Zrozum konkretne wymagania procesu, w tym natężenie przepływu, spadek ciśnienia, temperaturę i właściwości płynu. Czynniki te wpłyną na wybór cech dławiących i metodę jej osiągnięcia. Na przykład płyn o wysokiej ważności może wymagać innej cechy dławicy w porównaniu z płynem o niskiej wartości.
3. Testowanie i walidacja
Po wprowadzeniu jakichkolwiek zmian w zaworze niezbędne jest przeprowadzenie dokładnego testowania i walidacji, aby zapewnić, że pożądana charakterystyka dławiania została osiągnięta. Może to obejmować przeprowadzenie testów przepływu, testów ciśnienia i symulacji układu sterowania. Testowanie należy przeprowadzić w realistycznych warunkach pracy, aby dokładnie ocenić wydajność zaworu.
4. Konserwacja i obsługa
Rozważ długoterminowe utrzymanie i obsługę zaworu po zmianie charakterystyki dławiania. Niektóre modyfikacje mogą wymagać częstszej konserwacji lub specjalistycznych narzędzi i umiejętności. Upewnij się, że zawór pozostaje dostępny i łatwy w obsłudze, aby zminimalizować koszty przestojów i konserwacji.
Wniosek
Zmiana charakterystyki dławiania zaworu sterującego DIN jest złożonym, ale możliwym do osiągnięcia zadaniem, które wymaga dokładnego zrozumienia działania zaworu, wymagań procesu i dostępnych metod. Uważając, że czynniki omówione w tym poście na blogu i współpracując z niezawodnym dostawcą, możesz zoptymalizować wydajność swojego systemu sterowania i osiągnąć pożądaną kontrolę przepływu.
Jako wiodący dostawca zaworów kontroli DIN mamy wiedzę i doświadczenie, które pomogą Ci wybrać odpowiedni zawór i dokonać niezbędnych modyfikacji, aby spełnić twoje konkretne wymagania. Czy potrzebujeszElektryczny zawór sterujący ciśnienia pary podwójnego siedzenialubMembrana pneumatyczna Trójdrourowa zawór regulacyjny, nasz zespół inżynierów i techników jest gotowy ci pomóc.
Jeśli chcesz dowiedzieć się więcej o tym, w jaki sposób możemy pomóc Ci zmienić charakterystykę dławiania zaworu sterującego DIN lub jeśli masz pytania dotyczące naszych produktów i usług, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na współpracę z Tobą, aby znaleźć najlepsze rozwiązania dla twoich potrzeb systemu sterowania.
Odniesienia
- „Podręcznik zaworu sterującego” Fisher Controls International LLC
- „Systemy instrumentów i sterowania” Williama Boltona
- „Pomiar i kontrola przepływu” autorstwa ASME (American Society of Mechanical Engineers)
