Jako renomowany dostawca zaworów bezpieczeństwa często spotykam się z zapytaniami dotyczącymi funkcjonalności różnych typów zaworów bezpieczeństwa. Wśród nich dwuciśnieniowy zawór bezpieczeństwa jest fascynującym i kluczowym elementem wielu systemów przemysłowych. Na tym blogu zagłębię się w działanie dwuciśnieniowego zaworu bezpieczeństwa, badając jego zasady, zastosowania i zalety.
Zrozumienie podstaw dwuciśnieniowego zaworu bezpieczeństwa
Dwuciśnieniowy zawór bezpieczeństwa został zaprojektowany w celu ochrony systemów przed nadmiernym ciśnieniem przy dwóch różnych poziomach ciśnienia. Jest to pomysłowe urządzenie, które łączy w sobie cechy tradycyjnego zaworu bezpieczeństwa z możliwością reakcji na różne progi ciśnienia. Jest to szczególnie przydatne w systemach, w których występuje wiele warunków pracy lub gdy należy monitorować i kontrolować różne poziomy ciśnienia.
Podstawowa zasada działania dwuciśnieniowego zaworu bezpieczeństwa opiera się na równowadze pomiędzy siłą wywieraną przez ciśnienie płynu a siłą wywieraną przez sprężynę lub inny element mechaniczny. Gdy ciśnienie płynu przekroczy ustawione ciśnienie zaworu, zawór otwiera się, aby uwolnić nadmiar ciśnienia i zapobiec uszkodzeniu układu. W dwuciśnieniowym zaworze bezpieczeństwa istnieją dwa takie ustawione ciśnienia, a zawór jest zaprojektowany tak, aby otwierał się przy każdym z tych poziomów, w zależności od warunków pracy.
Elementy dwuciśnieniowego zaworu bezpieczeństwa
Aby zrozumieć działanie dwuciśnieniowego zaworu bezpieczeństwa, konieczne jest zapoznanie się z jego kluczowymi elementami:
- Korpus zaworu: Jest to zewnętrzna obudowa zaworu, w której znajdują się wszystkie wewnętrzne elementy. Zwykle jest wykonany z mocnego i odpornego na korozję materiału, takiego jak stal nierdzewna lub żeliwo, aby wytrzymać wysokie ciśnienia i trudne warunki, w których zawór działa.
- Dysk i siedzisko: Dysk jest ruchomym elementem, który uszczelnia gniazdo, gdy zawór jest zamknięty. Gdy ciśnienie przekroczy wartość ustawioną, płytka uniesie się z gniazda, umożliwiając przepływ płynu przez zawór i uwolnienie nadmiaru ciśnienia.
- Mechanizm sprężynowy: Sprężyna jest krytycznym elementem zapewniającym siłę przeciwną ciśnieniu płynu. W dwuciśnieniowym zaworze bezpieczeństwa znajdują się zwykle dwie sprężyny lub jedna sprężyna z regulowanym mechanizmem umożliwiającym ustawienie dwóch różnych poziomów ciśnienia.
- Śruba regulacyjna: Ta śruba służy do regulacji napięcia wstępnego sprężyny, ustawiając w ten sposób ciśnienie otwarcia zaworu. Obracając śrubę regulacyjną, operator może precyzyjnie wyregulować zawór tak, aby otwierał się przy żądanym poziomie ciśnienia.
Proces pracy dwuciśnieniowego zaworu bezpieczeństwa
Przyjrzyjmy się bliżej krok po kroku procesowi pracy dwuciśnieniowego zaworu bezpieczeństwa:
- Normalne warunki pracy: Gdy ciśnienie w układzie spadnie poniżej obu ustawionych poziomów ciśnienia, zawór pozostaje zamknięty. Siła sprężyny utrzymuje dysk mocno osadzony w gnieździe, zapobiegając wyciekaniu płynu przez zawór.
- Osiągnięcie pierwszego ustawionego ciśnienia: Gdy ciśnienie w układzie wzrasta i osiąga pierwszy ustawiony poziom ciśnienia, siła wywierana przez płyn na tarczę pokonuje siłę sprężyny. Dysk zaczyna podnosić się z gniazda, a zawór zaczyna się otwierać. Następnie ciecz przepływa przez zawór, zmniejszając ciśnienie w układzie. Gdy ciśnienie spadnie poniżej pierwszego ustawionego ciśnienia, siła sprężyny popycha dysk z powrotem na gniazdo, zamykając zawór.
- Osiągnięcie drugiego ustawionego ciśnienia: Jeśli ciśnienie w układzie będzie nadal rosło i osiągnie drugi ustawiony poziom ciśnienia, zawór otworzy się ponownie, tym razem z większym otwarciem, aby uwolnić większą ilość płynu. Ma to na celu zapewnienie szybkiego opanowania ciśnienia w układzie i zabezpieczenia sprzętu przed uszkodzeniem. Podobnie jak w przypadku pierwszego ustawionego ciśnienia, gdy ciśnienie spadnie poniżej drugiego ustawionego ciśnienia, zawór zamyka się.
Zastosowania dwuciśnieniowych zaworów bezpieczeństwa
Dwuciśnieniowe zawory bezpieczeństwa znajdują zastosowanie w wielu gałęziach przemysłu, m.in.:
- Przemysł naftowy i gazowy: W produkcji ropy i gazu dwuciśnieniowe zawory bezpieczeństwa służą do ochrony rurociągów, zbiorników magazynowych i sprzętu przetwórczego przed nadmiernym ciśnieniem. Można je ustawić tak, aby otwierały się przy różnym ciśnieniu w zależności od etapu procesu produkcyjnego, zapewniając bezpieczeństwo całego systemu.
- Wytwarzanie energii: W elektrowniach zawory te są stosowane w kotłach parowych, turbinach i innych elementach wysokociśnieniowych. Pomagają utrzymać ciśnienie w bezpiecznych granicach, zapobiegając wybuchom i innym katastrofalnym awariom.
- Przemysł Chemiczny: Zakłady przetwórstwa chemicznego często mają do czynienia z płynami pod wysokim ciśnieniem i żrącymi. Dwuciśnieniowe zawory bezpieczeństwa służą do ochrony sprzętu i personelu przed zagrożeniami związanymi z nadciśnieniem i wyciekami substancji chemicznych.
Zalety dwuciśnieniowych zaworów bezpieczeństwa
Stosowanie dwuciśnieniowych zaworów bezpieczeństwa w instalacjach przemysłowych ma kilka zalet:
- Zwiększone bezpieczeństwo: Zapewniając dwa poziomy ochrony, dwuciśnieniowe zawory bezpieczeństwa zapewniają dodatkową warstwę zabezpieczenia przed nadmiernym ciśnieniem. Zmniejsza to ryzyko uszkodzenia sprzętu, przestojów i potencjalnych zagrożeń bezpieczeństwa.
- Elastyczność: Zawory te można dostosować do różnych warunków pracy i wymagań ciśnieniowych. Dzięki temu nadają się do szerokiego zakresu zastosowań i pozwalają na większą elastyczność w projektowaniu systemów.
- Koszt - Skuteczność: W wielu przypadkach zastosowanie dwuciśnieniowego zaworu bezpieczeństwa może być bardziej opłacalne niż instalacja wielu jednociśnieniowych zaworów bezpieczeństwa. Zmniejsza liczbę wymaganych zaworów, a także związane z tym koszty instalacji i konserwacji.
Powiązane produkty

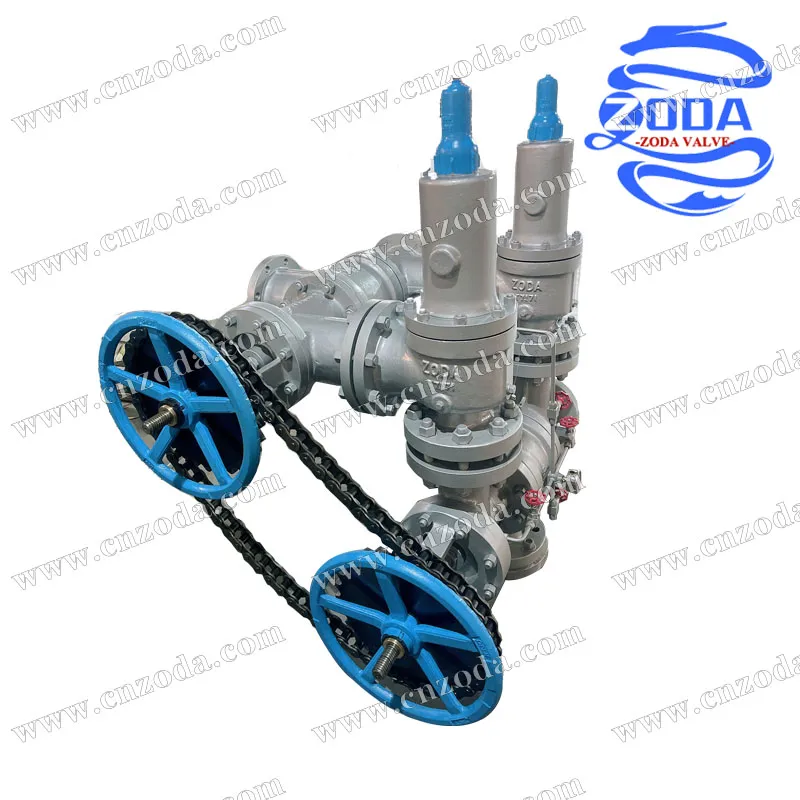

Jako dostawca zaworów bezpieczeństwa oferujemy szeroką gamę powiązanych produktów, które uzupełniają dwuciśnieniowy zawór bezpieczeństwa. Na przykład naszZawór bezpieczeństwa (nadmiarowy) szybkiego przejściajest przeznaczony do zastosowań, w których wymagane jest szybkie obniżenie ciśnienia. Charakteryzuje się unikalną konstrukcją, która pozwala na szybkie i wydajne przełączanie pomiędzy różnymi źródłami ciśnienia.
NaszZawór bezpieczeństwa pary o wysokiej zawartości pary i niskiej zawartości wodyjest specjalnie zaprojektowany do systemów parowych. Zapewnia niezawodną ochronę przed nadmiernym i niskim ciśnieniem wody, zapewniając bezpieczną pracę kotłów parowych i innych urządzeń napędzanych parą.
Kolejnym produktem w naszym portfolio jestZawór bezpieczeństwa typu Twin Spring. W zaworze tym zastosowano mechanizm podwójnej sprężyny zapewniający dwa różne ustawienia ciśnienia, podobnie jak w przypadku dwuciśnieniowego zaworu bezpieczeństwa. Oferuje zwiększoną wydajność i niezawodność w zastosowaniach wysokociśnieniowych.
Kontakt w sprawie zakupów
Jeśli chcesz dowiedzieć się więcej na temat dwuciśnieniowych zaworów bezpieczeństwa lub innych naszych produktów z zakresu zaworów bezpieczeństwa, zachęcamy do skontaktowania się z nami w celu omówienia zakupów. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiedniego zaworu do konkretnego zastosowania i dostarczyć szczegółowe informacje techniczne oraz ceny.
Referencje
- „Podręcznik zaworu bezpieczeństwa” autorstwa Johna P. Kenny'ego
- „Zawory przemysłowe: wybór, specyfikacja i instalacja” Roberta A. Smitha
- Różne standardy branżowe i wytyczne dotyczące projektowania i działania zaworów bezpieczeństwa.
